「情報やメモ (09/06 2023)」 で報告した、spiderplot で title columnheader を使うと空行の key が生成されてしまう問題ですが、gnuplot-6.0 でも残っていますが (少なくとも 6.0.2 までは)、 一応 04/09 の git 版から解消されました。
なお、spiderplot (や parallelaxes) の「軸」やデータの扱い、 そして key や title の扱いは、 他の描画スタイルとかなり違うので注意が必要です。
通常の描画スタイルでは、plot では軸は 2 軸でデータは (x,y) となっていて、2 軸の張る 2 次元平面上に点 (x,y) のグラフを描くわけですが、 spiderplot や parallelaxes では「軸」は複数あり、 データは各「軸」毎に 1 つずつの列データを指定し、 そのデータの点をその「軸」上に 1 次元的に描画し、 複数回の plot コマンドで複数の軸のデータを与えてそれを線で結ぶ、 という方法になっています。
つまり、with line の場合は、データが
x1 y1 z1のときに「
x2 y2 z2
x3 y3 z3
plot "data" using 1:2, '' using 1:3」
とすれば、一つ目の plot で (x1,y1) の点, (x2,y2) の点,
(x3,y3) の点を順に線分で結び、
2 つ目の plot で (x1,z1) の点, (x2,z2) の点, (x3,z3) の点を
順に線分で結んでいくのですが、
spiderplot, parallelaxes の場合は、
x1 x2 x3のデータ (上のデータの転置) に対して、 「
y1 y2 y3
z1 z2 z3
plot "data" using 1, '' using 2, '' using 3」
とすると軸 1 上の x1, 軸 2 上の x2, 軸 3 上の x3 の点を順に線分で結び、
次に 軸 1 上の y1, 軸 2 上の y2, 軸 3 上の y3 の点を順に線分で結び、
次に 軸 1 上の z1, 軸 2 上の z2, 軸 3 上の z3 の点を順に線分で結ぶ、
という形を取ります。
つまり、「線分で結ぶ一つのグラフ」という単位が、 with line ではデータの縦並び (列) であるのに対して、 spiderplot や parallelaxes ではデータの横並び (行) になります。 そのため、通常の plot では各 plot 要素毎 (＝グラフの単位) につける「title」 でグラフの単位毎に key を生成していますが、 spiderplot や parallelaxes では各 plot 要素がグラフの単位ではなく、 「軸」の単位となってしまうため、 plot 要素に「title」をつけても、 それが key を生成したらおかしなことになってしまいます。
そこで、spiderplot や parallelaxes では、 その plot 要素毎の「title」(＝「軸」の単位) を、 key ではなく、例外的に「軸」のラベルとして使うようになっていて、 よって columnheader() を使用すれば データの先頭列の文字列を「軸」の名前として貼ることができ、 逆に key には何も生成されません。
ただ、この title による軸ラベルの生成は、 少なくとも spiderplot ではあまりオフィシャルなものではないようで、 実際開発者は、spiderplot では title は無効なもので、 「key()」や「keyentry」を使って key を生成し、 軸ラベルは「set paxis label」を使うべき、と考えているようです。 spiderplot に関するドキュメントにもほぼそのように書かれていて、 title を使用する例は書かれていませんが、 set paxis の項目のところに「平行座標描画 (parallelaxes) の軸は、 plot コマンドの `title` オプションでラベル付けできます」 と書かれていて、これが spiderplot でもほぼ有効になっているのが 上、そして 「情報やメモ (09/06 2023)」 の [b-1] の title columnheader の利用につながっているわけです。
gnuplot の歴史みたいなものを一度まとめておこうかなと思い、 そのために古い gnuplot を少し調べてみました。
今まで、gnuplot-2.0 や gnuplot-1.10A というものがあることは知っていたのですが、 それより前のものは知りませんでいた。 今回、gnuplot の SourceForge を調べてみたら、Git Repository に gnuplot-1.1 (1.1.0) があることを知りました。1.10A より前のものです。 正確には、version.c を見ると、1.10A は 1.1.0A (1989-03-18) で、 1.1 は 1.1.0 (1987-01-26) です。 Git Repository にあるのはこれが一番古いもののようです。
しかし、gnuplot の本家のページ http://www.gnuplot.info には、「Release History」のところに 「gnuplot 1.0 1986」と書かれていますので、 1.0 もどこかにあるはず、と探してみたらありました。
昔まだ Web が発達していないころは、フリーソフトの多くは、 anonymous ftp サイトで配布されていたり、 あるいはネットニュース (Usenet) でテキスト形式に変換した形で 配布されていたりしていました。 gnuplot も同様で、1.10A や 2.0, 3.0 などは Usenet の comp.sources.misc で配布されていました。 その前の方を辿ると、comp.sources.misc の前身のような net.sources にありました。 現在でも、Usenet のアーカイブをしているサイトがいくつかあり、 そこで取得することができます。
前者のサイトのものは、なぜかソースの一部分 (ソース各行の < より後ろの部分) が欠けてしまっているので、 完全なソースは復元できません。 後者のサイトのものなら OK のようです。 gnuplot-1.0 は以下に 4 分割して投稿されていて、 アナウンスも入れると 5 回の投稿です。 それが一つにまとまっています。
11/24 と書かれていますが、実際の投稿は 1986-11-18 です。 これらは、自己解凍形式のシェルスクリプトで投稿されたもので、 必要な部分を切り出して sh を実行すればソースが展開されます。 ソースをまとめ直したものも以下に置いておきます。
version.c を見ると、バージョンは 1.0.3 (1986-11-16) となっています。 ということは、これより前の 1.0.0 もあるのでしょうが、 多分広く公開された最初のバージョンがこの 1.0.3 なのではないかと思います。 付属の README を見ると、
GNUPLOT has been tested on a Pyramid 90x (ucb 4.2 and att V), a VAX 8200 (VMS 4.3), IBM PC's and AT's (MS-DOS 3.1, Microsoft C 4.0).とあります (アナウンスにも同様に書かれています) から、 なんと最初から Unix と VMS, MS-DOS (PC) のマルチプラットフォームでの動作を意識していたことがわかります。 ただ、かなり古いソースなので、そのままコンパイルすることは難しいでしょう。 Makefile のスペースをタブに変換しないといけない箇所もあります。 むしろソースやドキュメントが色々参考になりそうです。

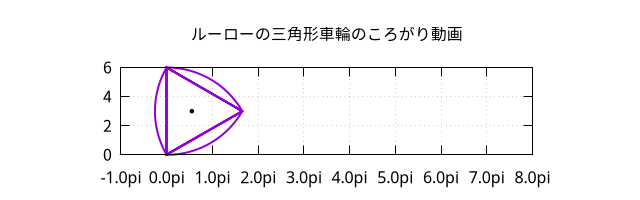

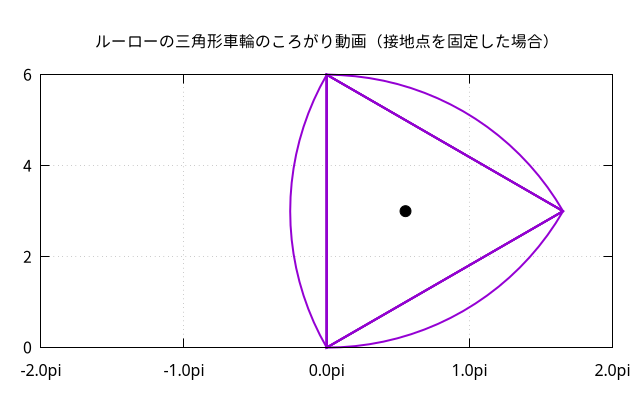

最新の開発版 (git) の all.dem の出力を置いておきます。
「情報やメモ (12/03 2024)」 の時点のデモ (782) と比べると、以下が変更されています。
この新規追加の 4 つのデモは、いずれも新しく追加された with marks のデモです。with marks は、 「情報やメモ (08/23 2024)」 の時点で既に GIT 版に追加されていますが、 その後ドキュメントやデモが今回追加されています。

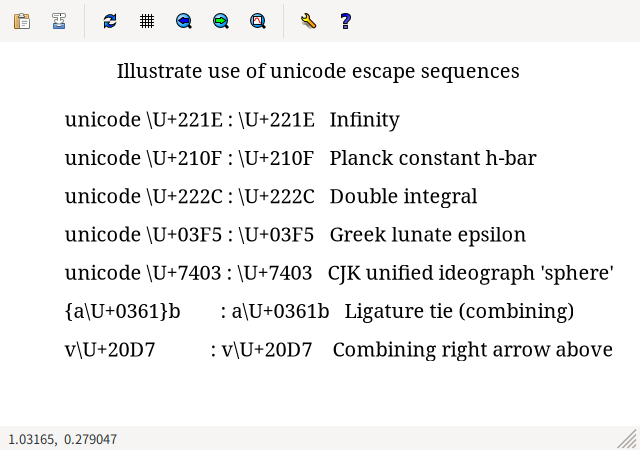

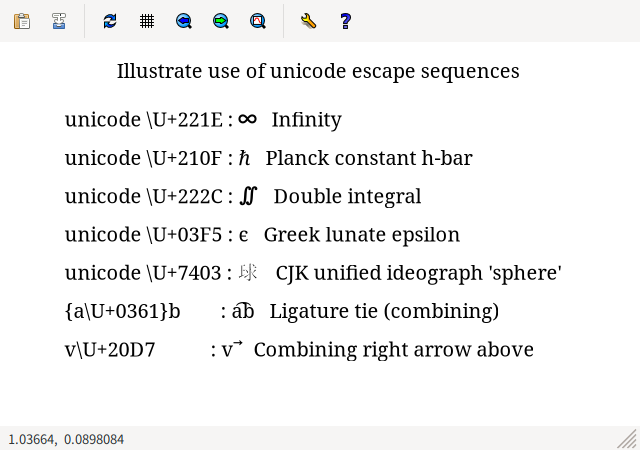

「情報やメモ (12/03 2024)」 からの改変には、以下のようなものがありますが、抜けもだいぶあると思います。
このマーク機能により、自分でも記号を容易に定義できるので、 グラフ上に打てる記号のバリエーションがほぼ無限に広がります。 実際、上のデモの 518 ページは、 天気図の風向風力記号をマーク機能で表現したものです。
さらに、このマーク機能を応用して「グラフに注釈をつける」ことにも使えます。 それが、上のデモの 516-517 ページのデモです。 棒グラフの上についているグループを示す注釈、 および積み上げ型のヒストグラムの右についている線と文字列の注釈が マークを応用してつけられています。
これまでの gnuplot でも、set arrow や set label を駆使すれば、 注釈機能を実現することは不可能ではありませんでしたが、 かなり不自然ですし、スクリプトが相当長くなってしまいます。 それがこのマーク機能では かなり自然なわかりやすい形で実現されていると思います。 まだ私もそれほど把握できていませんので、 今後徐々に使ってみたいと思います。
